矿石分拣机器人——智能光电拣选机是可以代替人工手选分拣矿石的智能化自动执行工作的机器装置，是集光、电、气、机为一体的具有感知、分析、推理、决策和控制功能的新型高端智能装备。它利用矿石表面特征、导电性、磁性、放射性及矿石对射线的吸收和反射能力等物理特性差异，借助各种探测仪器和执行机构实现矿石中有用矿物和废石分选。矿石分拣机器人可以拓展分拣物料的品种、粒度范围，提高分拣速度和精度，改善劳动条件。

我国从上世纪60年代开始研制矿石拣选设备，70年代到80年代有了较大进展，但拣选理论和装备技术的发展远远落后于重磁电浮等传统选别技术，只停留在小试和工业试验阶段；90年代后期，光电选别装备——色选机在大米、杂粮等粮食加工领域快速发展，国内制造企业开始半学习模仿半自主开发色选机；从2000年开始，进口设备的市场份额大幅减少，国产光电色选机技术快速发展，色选机的规格、功能越来越丰富，多通道选别、二次复选、双面镜头检出、特殊波长光源等技术逐渐成熟；2012年后，随着矿石拣选预处理技术、高精度快速分拣、大颗粒拣选、规模化处理等行业瓶颈技术的突破，智能光电色选机逐步在非金属矿领域逐步推广应用。

智能拣选机工作原理及结构组成

各种智能拣选机的组成都基本相同，主要由给料系统、照射及探测系统、信息处理系统和拣选执行系统四大功能部件组成。智能光电拣选机工作时，被选物料从顶部的料斗进入机器，通过振动器装置的振动，被选物料沿通道下滑，加速下落进入分选室内的检测识别区域，并从传感器和背景板间穿过。传感器将获得图像及数据信息经信息系统处理得出矿块品位或特征量化数据，做出决策输出信号，驱动机械打板或电磁阀工作分拣出目标颗粒至接料斗的废料腔内，而好的被选物料继续下落至接料斗成品腔内，从而达到选别的目的。

给矿系统由料槽、给料机、滑槽、输送带等组成，使矿块呈单层、单列、多列均匀地给到机器的照射和探测系统。一般采用多级给矿，第一级控制给料量，第二、三级使矿石排队，矿块呈单层稳定离散状态，且矿块间拉开一定的距离。探测系统则通过敏感元件测定不同矿物的光学、磁学、电学或放射性环境下吸收、散射或反射特征参数作为选别依据。信息处理系统主要任务是对来自检测系统的矿块射线活度和光电信号经放大、降噪、整形、分析、转换后得出矿块品位或特征量化数据，与预定值比较后进入主控单元，做出决策，确定是否给执行机构发出命令。执行机构主要有机械挡板或高压气流两种，根据信息处理系统的命令通过使目标矿粒偏离正常运动轨迹，实现拣选分离。

智能拣选机分类

根据检测系统中矿物与不同波长电磁波作用吸收、散射或反射特征差异，拣选方法可以分为放射性分选法、中子吸收法、荧光法、X射线吸收法、紫外荧光法、光电法、红外法等。在各种拣选方法中，应用较多的主要是光电分选和X射线分选。根据X射线照射矿石后的不同特征反应，X射线分选法分为X射线荧光法、X射线激光法、X射线反射法、X射线吸收法等。光电法主要通过高分辨率传感器，在可见光条件下对原料进行颜色识别并剔除，从而实现分选。目前国内成熟的光电拣选机主要包括滑道式和履带式两种。

滑道式拣选机利用斜槽滑道导矿，矿石在沿滑板平面下落完成检测和分离过程，适用于形状规则性的物料，不易翻转、干燥的块矿，具有结构简单、紧凑实用的特点。履带色选机使用皮带对矿石进行加速，使其稳定通过照射检测区域，具有给料平稳、输送物料种类多、色选精度高、破损小、产量高、带出比小、对物料的损伤相对轻微、破损小等特点，并且速度可控，产量可调整，可以具体根据客户的生产实际进行设计，但造价相对比较高。

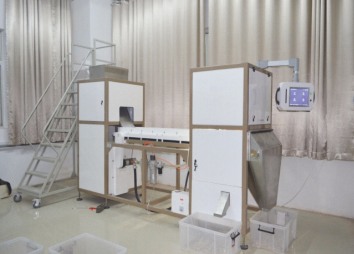

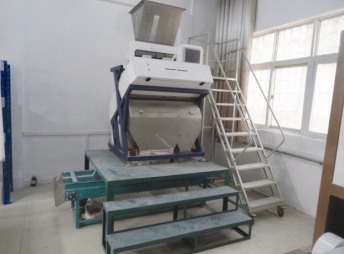

智能光电拣选实验室

中国地质调查局郑州矿产综合利用研究所依托原国土资源部公益性行业科研专项——《基于CCD技术智能光电拣选装备及矿石分选工艺研究》项目，建立了0.5吨/小时~2吨/小时规模智能光电拣选实验室，分拣矿石适宜粒度范围为2~25毫米，适用于钾长石、石英、滑石、硅灰石、方解石、蛭石等非金属矿分拣。项目采用智能光电拣选工艺与传统选矿工艺相结合，研发出光电拣选原矿预处理技术、中粗粒预选抛尾与湿法磨矿磁选精选联合选矿、花岗伟晶岩分质分类差异化分选、光电拣选与干法磨矿联合制粉等绿色节能选矿技术，对河南嵩县、方城、栾川，山西运城，内蒙古察右后旗、乌兰察布市等地钾长石矿进行拣选试验。

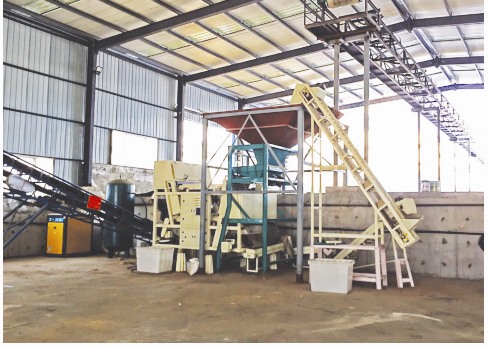

根据项目研究成果，中国地质科学院郑州矿产综合利用研究所在所属原国土资源部矿产综合利用野外试验基地建设5~8吨/小时规模工业试验生产线，目前已投入使用。核心设备LS1200双层智能光电拣选机具备二次复选功能，单台机器即可完成尾矿扫选或精矿精选，实现预选抛尾或直接获得合格颗粒精矿。工业化智能光电拣选机检测识别系统采用云技术相机，深度识别微小而精细的杂质，实现高清扫描、精准识别及高速运算，高速动态捕捉并实时分析显示物料，真正实现分拣目标实时可视化。执行机构采用专用新型高频电磁阀，超低耗气量，实现最优带出比，超高打击精度，拥有完美的自修复系统，维护成本低，使用寿命100亿次以上。光源系统采用高性能LED光学系统设计、光控技术，免维护，降低能耗35%。

智能光电技术在典型矿种分选中的应用

河南方城某风化花岗岩钾长石矿主要类型为斑状二长花岗岩和中粗粒花岗岩；主要矿物为斜长石、微斜长石、石英；杂质矿物主要为磁铁矿、黑云母。其中，高品位长石呈肉红色，致密块状，部分白色石英呈大颗粒分布在钾长石矿石中，造成矿石总体长石含量低，产品附加值低。为获得高附加值钾长石，传统选矿方法采用磨矿后在酸性或中性环境下浮选分离长石石英，磨矿能耗高，浮选废水造成一定环境污染。根据长石石英颜色差异及解离粒度，采用智能光电拣选对5~15毫米粒级原矿进行分拣，原矿K2O含量6.3%，Na2O含量3.1%，分拣后获得颗粒长石精矿K2O含量9.7%，Na2O含量3.7%，精矿产率53.6%，回收率82.7%。通过拣选工艺实现粗颗粒长石石英分离，提高湿法制备钾长石粉原矿品质，降低废石入磨量，实现中低品位钾长石高值化利用。

河南嵩县某低品位石英脉型金矿属脉幅窄、贫化率高的矿脉，由于金与黄铁矿呈密切伴生关系，根据判定矿石黄铁矿与脉石矿物颜色和晶体形态差异，采用光电分选技术对不均匀成矿矿脉、均匀成矿矿脉的边界与围岩进行处理，使低于工业品位的低品位金矿通过预选抛废可以经济利用，预选抛尾产率37.37%，尾矿金属量损失率10.18%。该技术可部分取代效率低而成本高的选择性开采方法，提高采矿效率，提高资源利用率。

自20世纪70年代以来，计算机技术、信息技术、自动化技术与传统制造技术迅猛发展，形成了先进制造技术，促进拣选装备技术向精密化、自动化、智能化、图形化、可视化、集成化快速发展，智能拣选逐渐成为科研院所关注和研究的焦点。以人工智能为代表的智能拣选装备技术作为一种低成本、环保高效的分选工艺，有望成为继重选、浮选、电选、磁选之后又一重要的工业化选矿方法，并在有色、黑色、稀有、放射性、贵金属元素的矿石以及非金属矿领域得到广泛应用。建立和发展完善的低品位矿石拣选资源化利用知识体系已经成为选矿行业发展的主要攻关方向之一。
